Mặt bích cổ hàn chất lượng cao, giá tốt hiện nay

Cung cấp mặt bích cổ hàn chính hãng, chịu áp suất cao, kết nối đường ống chắc chắn cho các hệ thống công nghiệp. Tìm hiểu thông số kỹ thuật, ứng dụng và báo giá mới nhất.

Mặt bích cổ hàn là dòng phụ kiện đường ống được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng chịu áp lực cao, độ bền vượt trội và tính ổn định lâu dài. Với thiết kế cổ hàn đặc trưng, sản phẩm giúp tăng độ chắc chắn khi kết nối đường ống, hạn chế rò rỉ và đảm bảo an toàn cho hệ thống vận hành.

Trong các công trình đường ống công nghiệp, mặt bích cổ hàn (weld neck flange) đóng một vai trò vô cùng quan trọng để gắn kết các thiết bị một cách bền vững. Được thiết kế đặc biệt để chịu được môi trường áp lực cao và nhiệt độ khắc nghiệt, loại phụ kiện này là lựa chọn hàng đầu cho các kỹ sư.

Vậy mặt bích cổ hàn có những đặc điểm gì nổi bật, thông số kỹ thuật ra sao và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Mặt bích cổ hàn là gì?

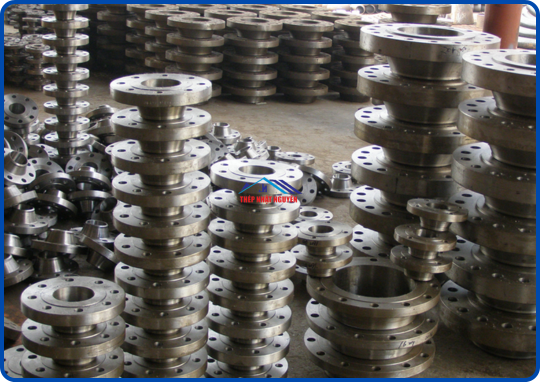

Mặt bích cổ hàn (tên tiếng Anh là Weld Neck Flange) là loại mặt bích có phần cổ cao được vát mép để hàn trực tiếp vào đầu ống hoặc phụ kiện bằng phương pháp hàn vát mép (butt weld), hoặc phương pháp hàn đối đầu. Nhờ kết cấu đặc biệt này, ứng suất được phân bổ đồng đều từ mặt bích sang đường ống, giúp hệ thống hoạt động ổn định ngay cả trong môi trường áp suất cao.

Thiết kế phần cổ dài giúp giảm thiểu sự tập trung ứng suất tại phần chân bích, đồng thời chuyển phần ứng suất này sang phần ống. Nhờ đó, loại bích này có khả năng chịu áp lực lớn, chống rò rỉ tốt và thường được ưu tiên sử dụng cho các hệ thống đường ống có yêu cầu kỹ thuật khắt khe.

Đặc điểm về hình dạng của bích cổ hàn

Điểm nhận biết dễ dàng nhất của mặt bích cổ hàn là phần cổ dài hình côn được thiết kế liền khối với thân bích. Thiết kế này mang lại nhiều ưu điểm vượt trội:

• Tăng độ bền cơ học cho mối nối.

• Giảm thiểu hiện tượng tập trung ứng suất tại vị trí kết nối.

• Hạn chế nguy cơ nứt gãy trong quá trình vận hành.

• Đảm bảo dòng chảy lưu chất ổn định bên trong đường ống.

• Thích hợp cho các hệ thống làm việc ở nhiệt độ và áp lực cao.

Đặc biệt, kết cấu cổ hàn giúp sản phẩm hoạt động hiệu quả trong môi trường rung động mạnh hoặc thường xuyên thay đổi áp suất.

Điểm nhận diện rõ ràng nhất của loại bích này chính là phần cổ (hub) thon dài và nhô cao lên. Phần cổ này có đường kính trong bằng chính xác với đường kính trong của ống kết nối, giúp lòng ống thông suốt, không làm cản trở dòng chảy hoặc gây ra hiện tượng sụt áp, sụt dòng. Đầu cổ bích được vát mép một góc khoảng 37.5 độ để dễ dàng thực hiện thao tác hàn khớp đầu với ống.

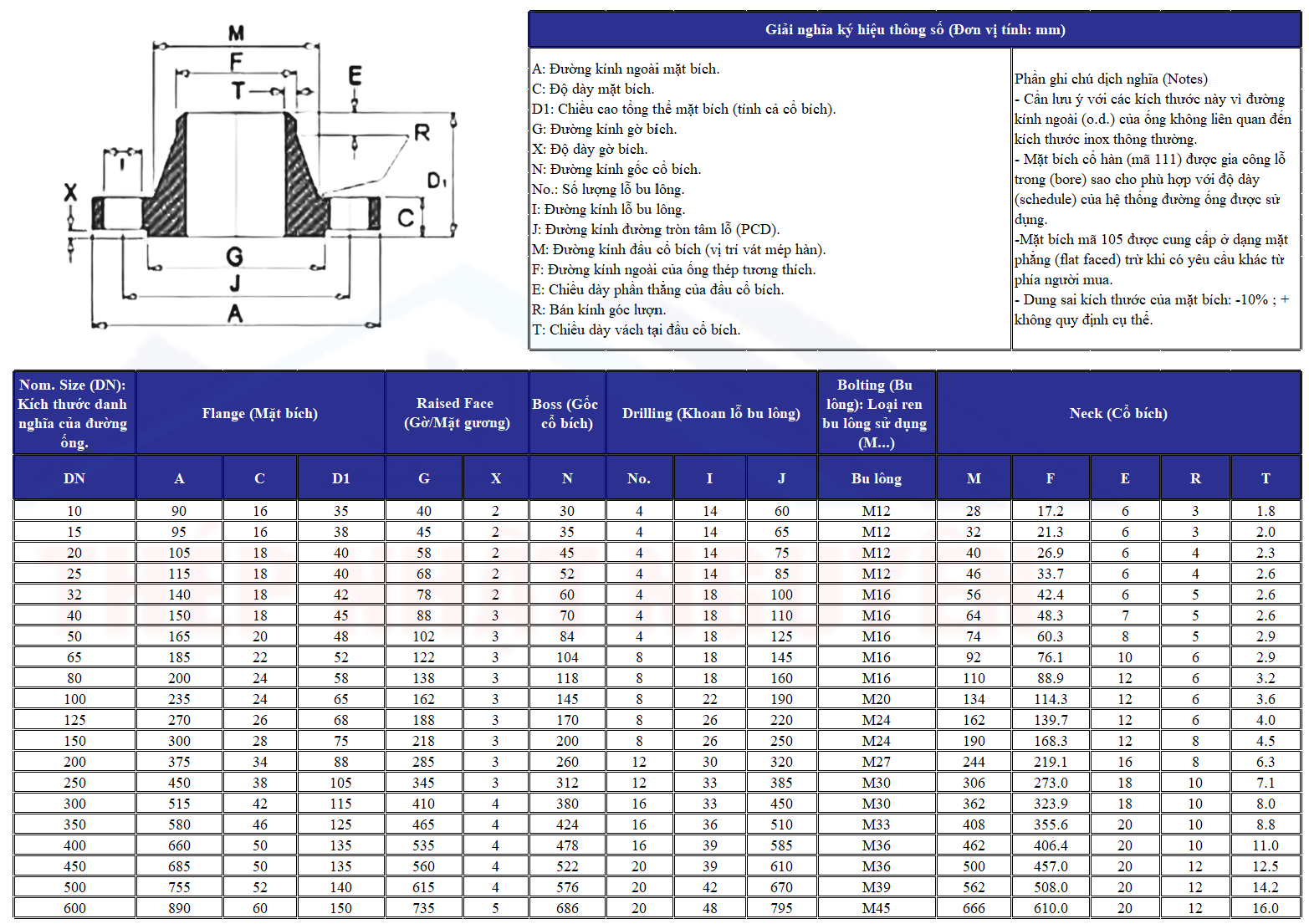

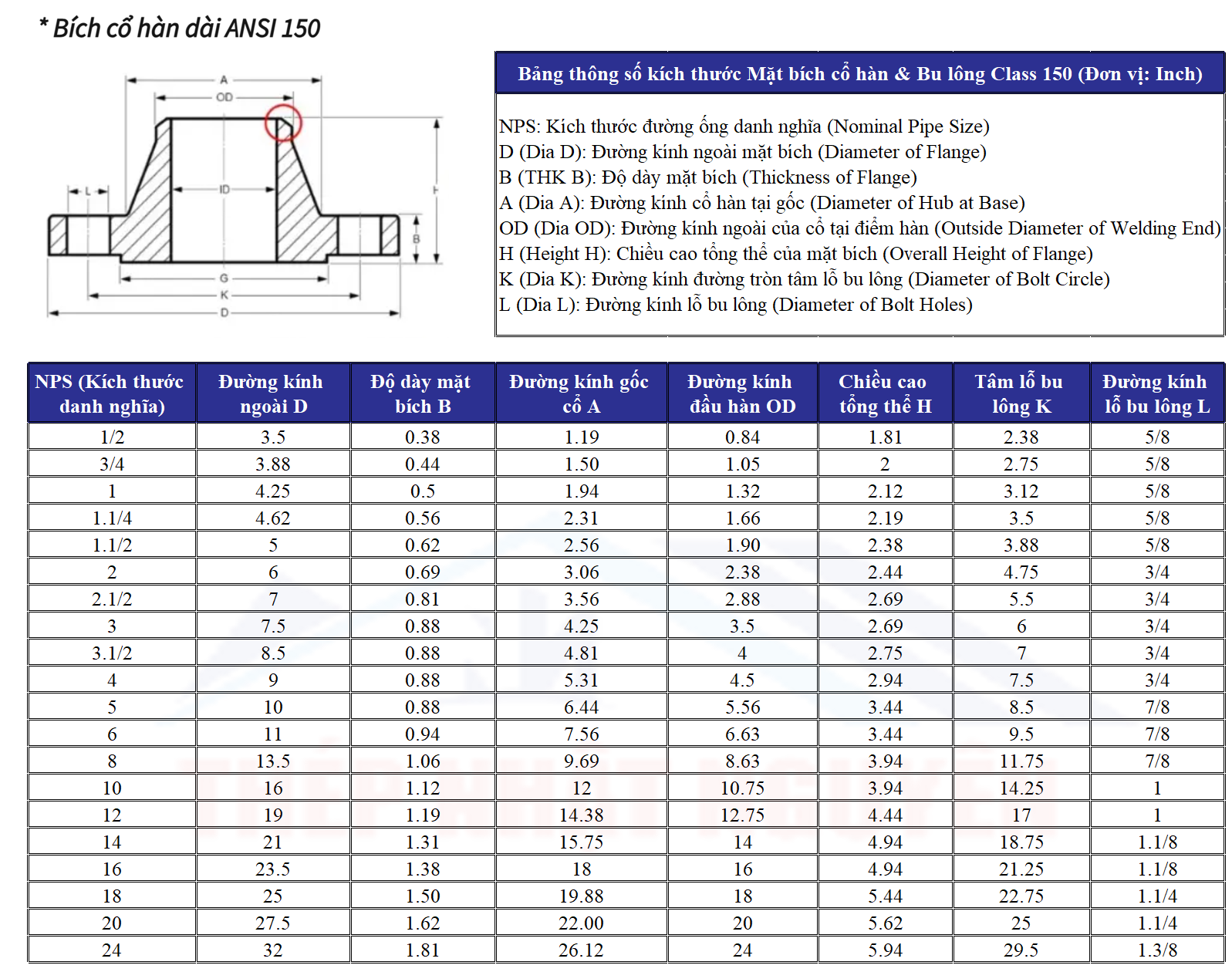

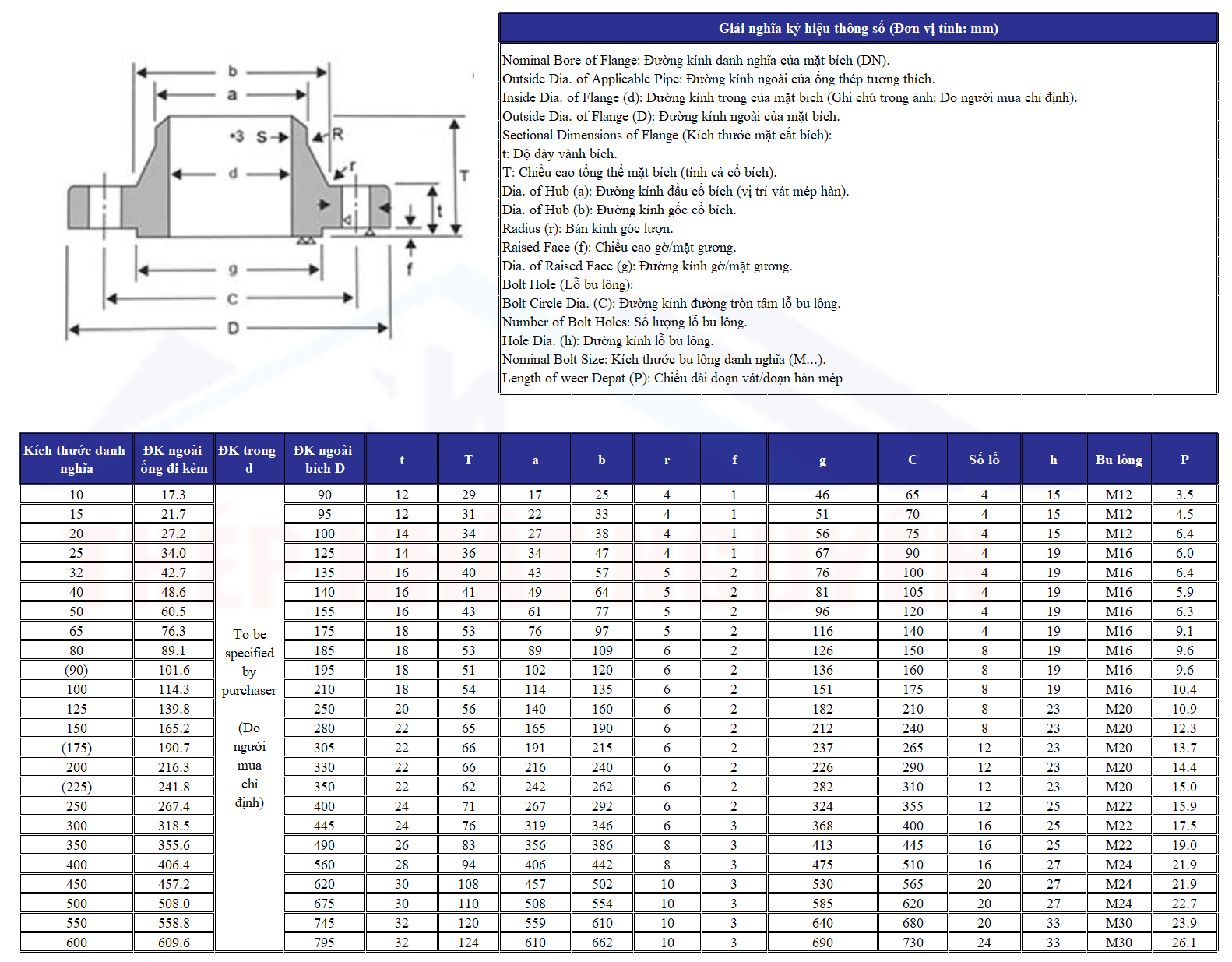

Thông số kỹ thuật bích cổ hàn

Tùy theo tiêu chuẩn sản xuất và nhu cầu sử dụng, mặt bích cổ hàn có nhiều kích thước và cấp áp lực khác nhau. Một số thông số kỹ thuật cơ bản gồm:

• Kích thước: DN15 - DN2000.

• Tiêu chuẩn: Mặt bích hàn cổ JIS (JIS 10K, JIS 16K, JIS 20K của Nhật Bản), Mặt bích hàn cổ BS4504 (PN10, PN16, PN25, PN40 của Anh/Châu Âu), ANSI/ASME B16.5, DIN.

• Áp lực làm việc: PN10, PN16, PN25, PN40, Class 150, Class 300, Class 600...

• Vật liệu: Thép carbon, thép không gỉ inox 304, inox 316, thép hợp kim.

• Kiểu kết nối: Hàn đối đầu.

• Bề mặt làm kín: RF, FF, RTJ.

Trong đó, Mặt bích hàn cổ BS4504 và Mặt bích hàn cổ JIS là hai dòng sản phẩm được sử dụng phổ biến tại Việt Nam nhờ khả năng tương thích với nhiều hệ thống đường ống công nghiệp hiện nay.

Ứng dụng mặt bích cổ hàn

Nhờ kết cấu vững chắc, phụ kiện này được ứng dụng rộng rãi trong nhiều ngành công nghiệp nặng, đòi hỏi độ an toàn tuyệt đối. Cụ thể:

• Ngành dầu khí và hóa chất: Sử dụng trong các hệ thống dẫn dầu, khí hóa lỏng, hóa chất ăn mòn, nơi mà một sự cố rò rỉ nhỏ cũng có thể gây nguy hiểm lớn.

• Năng lượng và đóng tàu: Lắp đặt trong các đường ống lò hơi, nhà máy nhiệt điện, thủy điện và hệ thống ống ngầm của tàu biển.

• Hệ thống xử lý nước và phòng cháy chữa cháy (PCCC): Đảm bảo sự ổn định áp lực dài lâu, hạn chế tối đa việc bảo trì, thay thế.

Các loại bích cổ hàn

Hiện nay trên thị trường có nhiều dòng bích cổ hàn khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng.

Một số tiêu chuẩn phổ biến gồm:

• Mặt bích hàn cổ BS4504.

• Mặt bích hàn cổ JIS.

• Mặt bích cổ hàn ANSI.

• Mặt bích cổ hàn DIN.

Mỗi tiêu chuẩn sẽ có quy cách sản xuất, kích thước và cấp áp lực riêng phù hợp với từng dự án cụ thể.

Phân loại mặt bích cổ hàn theo hình dạng cổ

• Bích cổ hàn tiêu chuẩn (Weld Neck Flange): Phần cổ có độ dốc vừa phải, thon dần về phía đầu hàn, phù hợp với hầu hết các đường ống công nghiệp thông thường.

• Bích cổ hàn dài (Long Weld Neck Flange): Phần cổ được kéo dài hơn đáng kể, thường được dùng làm cổ bích cho các bồn áp lực, bình tích áp hoặc trong ngành hàng hải để xuyên qua vách ngăn.

Phân loại bích cổ hàn theo vật liệu phổ biến hiện nay

• Mặt bích thép carbon: Dòng sản phẩm làm bằng thép có hàm lượng carbon cao chịu lực cực tốt, giá thành hợp lý, thường được phủ sơn đen hoặc mạ kẽm để chống gỉ sét.

• Mặt bích inox (thép không gỉ): Có khả năng chống ăn mòn hóa học cao, chịu nhiệt độ tốt, thích hợp cho môi trường sạch như chế biến thực phẩm, dược phẩm hoặc hóa chất.

Trong một số trường hợp, mặt bích cổ hàn còn được sử dụng để thay thế các phương pháp kết nối thông thường nhằm tăng độ an toàn và tuổi thọ cho hệ thống.

Báo giá mặt bích cổ hàn chất lượng, giá tốt

Mức giá của mặt bích cổ hàn phụ thuộc vào rất nhiều yếu tố như: kích thước (DN), tiêu chuẩn (JIS, BS, ANSI), chất liệu và nguồn gốc xuất xứ. Do đặc thù yêu cầu kỹ thuật và độ dày vật liệu lớn hơn các loại bích rỗng thông thường, giá của bích cổ hàn sẽ nhỉnh hơn đôi chút nhưng hoàn toàn xứng đáng với giá trị an toàn mà nó mang lại.

Để nhận được bảng báo giá chính xác, chi tiết nhất theo khối lượng đơn hàng, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi để nhận báo giá ưu đãi nhất

Chọn mua mặt bích cổ hàn tại Thép Nhật Nguyên

Nếu bạn đang tìm kiếm một địa chỉ số một về cung cấp vật tư đường ống, Công ty Thép Nhật Nguyên chính là sự lựa chọn đáng tin cậy dành cho bạn. Chúng tôi tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối các loại mặt bích tiêu chuẩn cao.

Tại sao nên chọn Thép Nhật Nguyên?

• Chất lượng chuẩn quốc tế: Đầy đủ các dòng Mặt bích hàn cổ JIS, Mặt bích hàn cổ BS4504 với đầy đủ chứng chỉ CO, CQ.

• Giá cả cạnh tranh: Sản phẩm được phân phối trực tiếp không qua trung gian, đảm bảo mức giá tốt nhất cho các nhà thầu và đại lý.

• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn lựa chọn giải pháp tối ưu nhất cho công trình.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, đơn vị luôn mang đến giải pháp kết nối tối ưu, đáp ứng mọi yêu cầu kỹ thuật của khách hàng.

Mặt bích cổ hàn là giải pháp kết nối đường ống hiệu quả, sở hữu độ bền cao, khả năng chịu áp vượt trội và tính ổn định lâu dài. Nhờ những ưu điểm này, sản phẩm được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, cấp thoát nước và nhiều lĩnh vực công nghiệp khác. Việc lựa chọn đúng loại mặt bích phù hợp với tiêu chuẩn và điều kiện vận hành sẽ giúp nâng cao hiệu quả hoạt động cũng như kéo dài tuổi thọ cho hệ thống. Nếu cần tư vấn hoặc báo giá chi tiết, hãy liên hệ Thép Nhật Nguyên để được hỗ trợ nhanh chóng và chuyên nghiệp.
